SOCKS5 协议与 C 语言实现

SOCKS5 协议的作用是为应用层提供代理服务，通信过程分为三个阶段：

1. 握手阶段。客户端跟代理服务器确定协议的版本和认证方法，完成身份认证；
2. 确定服务阶段。客户端向代理服务器说明需要提供何种代理服务；
3. 转发数据阶段。代理服务器在客户端和目标服务器之间转发数据。

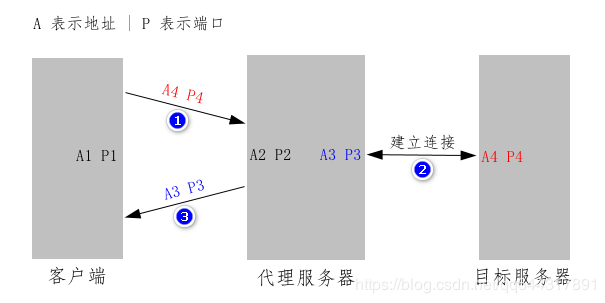

在确定服务阶段，客户端要向代理服务器发送一个请求，代理服务器要给客户端发送一个应答。如果是要进行 TCP 代理，客户端发送的请求须包含目标服务器的地址和端口；代理服务器成功连接到目标服务器后，须在应答中给出代理服务器与目标服务器通信用的地址和端口号。

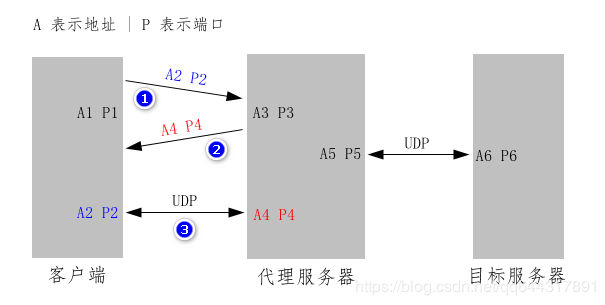

如果是要进行 UDP 代理，则目标服务器的地址和端口号是包含在每一个 UDP 数据报中的。客户端发送的请求中包含的是 UDP 数据报的源地址和源端口；代理服务器在应答中给出的是代理服务器用来接收 UDP 数据报的地址和端口号。

不管是 TCP 代理还是 UDP 代理，代理服务器和客户端之间都要建立一条 TCP 连接来完成前面两个阶段。

👉 握手阶段

握手的目的是确定协议的版本和认证方法，并依据选定的认证方法进行认证。

客户端发送请求

客户端发送给代理服务器的 方法选择消息 格式如下（表格第二行表示长度，单位字节）：

ver	nmethods	methods
1	1	1-255

• ver 协议的版本号，固定为 0x05
• nmethods 认证方法的数量，即第三个字段 methods 的长度
• methods 认证方法的列表，每个字节代表一种认证方法

目前，绝大多数客户端只支持下面两种认证方法：

• 0x00 NO AUTHENTICATION REQUIRED，无需认证
• 0x02 USERNAME/PASSWORD，用户名密码

如果客户端不支持用户名密码认证，应该把 nmethods 设为 0x01，并在 methods 中填上 0x00，实际发送的数据如下：

ver  nmethods methods
0x05 0x01     0x00

SOCKS 协议把「不需要认证」也视为一种认证方法

如果客户端支持用户名密码认证，应该把 nmethods 设为 0x02，然后在 methods 中填上 0x00 和 0x02，实际发送的数据如下：

ver  nmethods methods
0x05 0x02     0x00 0x02

客户端发送的方法选择消息可用下面结构体封装：

typedef struct {
    uint8_t ver;
    uint8_t nmethods;
    uint8_t methods[];
} client_hello_t;

代理服务器发送应答

代理服务器收到客户端的消息后，先检查 methods 中是否包含要求的认证方法，然后向客户端发送一条 认证方法选择消息，以说明被采纳的认证方法，格式如下：

ver	method
1	1

• ver 协议的版本号，固定为 0x05
• method 采纳的认证方法，决定后续的动作

下面是 method 的三种常见取值：

• 0x00 NO AUTHENTICATION REQUIRED，无需认证
• 0x02 USERNAME/PASSWORD，用户名密码
• 0xff NO ACCEPTABLE METHODS，没有能够接受的认证方法

若不需要进行认证，就把 method 设为 0x00，实际发送给客户端的数据如下：

ver  method
0x05 0x00

若代理服务器要求通过用户名密码认证，但客户端发来的消息中的 methods 字段不包含代表用户名密码认证方式的 0x02，则代理服务器应该把 method 设为 0xff，表示没有能够接受的认证方法，此时客户端应关闭连接。

下面函数可检查 methods 中是否包含要求的认证方法。函数需要两个参数：第一个参数 request 指向客户端发来的方法选择消息；第二个参数 method 是要查找的认证方法。若找到，返回 1，否则返回 0

int method_exists(client_hello_t * client_hello, uint8_t method)
{
    int i;
    for (i = 0; i < client_hello->nmethods; i++)
        if (client_hello->methods[i] == method)
            return 1;
    return 0;
}

代理服务器发送的方法选中消息可用下面结构体封装：

typedef struct {
    uint8_t ver;
    uint8_t method;
} server_hello_t;

此外，SOCKS5 还定义了认证方法在下面三种取值时的含义：

• 0x01 GSSAPI，采用 GSSAPI
• 0x03 - 0x7e ANA ASSIGNED，由互联网数字分配机构定义
• 0x80 - 0xef RESERVED FOR PRIVATE METHODS，保留，可定义私有的认证方法

进行用户名密码认证

如果代理服务器要求通过用户名密码认证，客户端在收到代理服务器的方法选中消息后，就要向代理服务器发送一个包含用户名和密码的消息，格式如下：

ver	ulen	uname	plen	passwd
1	1	1-255	1	1-255

• ver 认证协议的版本号，固定为 0x01
• ulen 用户名的长度
• uname 用户名
• plen 密码的长度
• passwd 密码

若客户端提供的用户名是 admin，密码是 123456，实际发送的数据如下：

ver  ulen uname plen passwd
0x01 0x05 admin 0x06 123456

代理服务器校验后，给客户端发送一个说明认证结果的消息，格式如下：

ver	status
1	1

• ver 认证协议的版本号，固定为 0x01
• status 认证结果，只有等于 0x00 时才表示认证成功

🎯 确定服务阶段

客户端发送请求

客户端发送一个请求，说明需要代理服务器提供何种服务，格式如下：

ver	cmd	rsv	atyp	dst.addr	dst.port
1	1	1	1	Variable	2

• ver 协议的版本号，固定为 0x05
• cmd 命令，说明需要代理服务器提供何种服务，取值如下：
  • 0x01 CONNECT，建立 TCP 连接（提供 TCP 代理服务）
  • 0x02 BIND，用于 FTP 等罕见场景
  • 0x03 UDP，关联 UDP 请求（提供 UDP 代理服务）
• rsv reserved 的缩写，保留，无意义，固定为 0x00
• atyp address type 的缩写，下一个字段的类型，取值如下：
  • 0x01 下一个字段 dst.addr 是 4 个字节的 IPv4 地址
  • 0x03 下一个字段 dst.addr 的第 1 个字节是域名长度，之后是域名本身
  • 0x04 下一个字段 dst.addr 是 16 个字节的 IPv6 地址
• dst.addr destination address 的缩写，目标地址或源地址
• dst.port 目标端口或源端口

最后两个字段 dst.addr 和 dst.port 在不同的情况下有不同的含义：在 TCP 代理中，是目标服务器的地址和端口号；在 UDP 代理中，是 UDP 数据报的源地址和源端口号。

代理服务器发送应答

代理服务器收到客户端的请求后，要给客户端一个应答，格式如下：

ver	rep	rsv	atyp	bnd.addr	bnd.port
1	1	1	1	Variable	2

• ver 协议的版本号，固定为 0x05
• rep 状态码，说明客户端的请求是否能够得到满足，取值如下：
  • 0x00 succeeded，成功
  • 0x01 general SOCKS server failure，一般错误
  • 0x02 connection not allowed by ruleset，连接不被规则集所接受
  • 0x03 Network unreachable，网络不可到达
  • 0x04 Host unreachable，主机不可到达（主机名无效）
  • 0x05 Connection refused，连接被拒绝
  • 0x06 TTL expired，TTL 过期
  • 0x07 Command not supported，命令不支持
  • 0x08 Address type not supported，地址类型不支持
  • 0x09 - 0xff unassigned，未指派（暂无意义）
• rsv 保留，无任何作用，固定为 0x00
• atyp 下一个字段的类型，取值如下：
  • 0x01 IPv4
  • 0x03 域名
  • 0x04 IPv6
• bnd.addr 地址
• bnd.port 端口

同样，最后两个字段 bnd.addr 和 bnd.port 在不同的情况下有不同的含义：在 TCP 代理中，是代理服务器与目标服务器通信使用的地址和端口号；在 UDP 代理中，是代理服务器用来接收来自客户端的 UDP 数据报的地址和端口号。

TCP 代理

如果客户端要代理服务器提供 TCP 代理服务，应该把 cmd 设为 0x01。如果目标地址的类型是 IPv4，应该把 atyp 设为 0x01，接着 4 个字节的 IPv4 地址和 2 字节的端口号。

例如，客户端要访问 192.168.1.3:80，实际发送的请求数据如下：

ver  cmd  rsv  atyp dst.addr    dst.port
0x05 0x01 0x00 0x01 192.168.1.3 80

若代理服务器与目标服务器成功建立连接，使用的 IP 地址和端口号是 192.168.1.2:58328，实际发送的应答数据如下：

ver  cmd  rsv  atyp bnd.addr    bnd.port
0x05 0x00 0x00 0x01 192.168.1.2 58328

在实际应用中，代理服务器常常忽略应答中的 bnd.addr 和 bnd.port 两个字段，并用 0 填充。

UDP 代理

如果客户端要代理服务器提供 UDP 代理服务，应该把 cmd 设为 0x03。假如客户端准备将 UDP 数据报从 192.168.0.2:59285 发出，实际发送的请求数据如下：

ver  cmd  rsv  atyp dst.addr    dst.port
0x05 0x03 0x00 0x01 192.168.0.2 59285

若代理服务器希望从 192.168.0.3:1080 接收 UDP 数据报，实际发送的应答数据如下：

ver  cmd  rsv  atyp bnd.addr    bnd.port
0x05 0x00 0x00 0x01 192.168.0.3 1080

C 语言对请求的封装

可用下面结构体封装客户端发送的请求：

typedef struct {
    uint8_t ver;
    uint8_t cmd;
    uint8_t rsv;
    uint8_t atyp;
    union {
        struct {
            in_addr_t addr;
            in_port_t port;
        } ipv4;
        struct {
            uint8_t len;
            char str[];
        } domain;
        struct {
            uint8_t addr[16];
            in_port_t port;
        } ipv6;
    } dst;
} request_t;

通过上述的结构指针来访问发送缓存，可以很方便地读写各个字段的值。

#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

char buf[1024];
request_t * req;

req = (request_t *)buf;
req->ver = 0x05;
req->cmd = 0x01;
req->rsv = 0x00;
req->atyp = 0x01;
req->dst.ipv4.addr = inet_addr("127.0.0.1");
req->dst.ipv4.port = htons(8080);

在填写目标地址和目标端口时，用到下面两个函数：

• inet_addr() 将一个点分十进制表示的 IP 地址转换成网络字节序
• htons() 将端口号从主机字节序转换成网络字节序

C 语言对应答的封装

代理服务器发送给客户端的应答可用下面结构体封装：

typedef struct {
    uint8_t ver;
    uint8_t rep;
    uint8_t rsv;
    uint8_t atyp;
    union {
        struct {
            in_addr_t addr;
            in_port_t port;
        } ipv4;
        struct {
            uint8_t len;
            uint8_t str[];
        } domain;
        struct {
            uint8_t addr[16];
            in_port_t port;
        } ipv6;
    } bnd;
} reply_t;

代理服务器用一个 request 结构指针来访问接收缓存，可以很方便地解析客户端发来的请求，同时准备一个 reply 结构的指针来访问发送缓存，可以很方便地解设定应答的各个字段。

char recv_buf[1024];
char send_buf[1024];

request_t * req = (request_t *)recv_buf;
reply_t * rep = (reply_t *)send_buf;

代理服务器先检查 cmd，以确定客户端的需求，若服务器只支持 TCP 代理，可使用下面条件判断语句：在 cmd 不是 0x01 时，将状态码 rep 设为 0x07，表示命令不支持。

if (req->cmd != 0x01) {
    rep->rep = 0x07;
    printf("Command not supported.\n");
}

然后检查 atyp，以确定地址的类型，若代理服务器不支持 IPv6，可使用下面条件判断语句：在 atyp 是 0x04 时，将状态码 rep 设为 0x08，表示地址类型不支持。

if (req->atyp == 0x04) {
    rep->rep = 0x08;
    printf("Address type not supported.\n");
}

📡 转发数据阶段

TCP 代理

这个阶段，代理服务器只需简单地在客户端和目标服务器之间转发数据。对于 TCP 代理，使用的连接是现有的连接，即前面进行握手和确定服务两个过程的连接。

下面函数是在两个套接字之间转发数据，将两个套接字的描述符将作为参数调用即可。

#include <stdio.h>
#include <string.h>
#include <sys/socket.h>
#include <netinet/in.h>
#include <arpa/inet.h>

#define BUFF_SIZE 10240

void tcp_forward(int fd1, int fd2)
{
    int maxfd = fd1 > fd2 ? fd1 : fd2;
    maxfd++;
    fd_set readfds;
    struct timeval timeout;
    int n;
    uint8_t buf[BUFF_SIZE];
    while (1) {
        FD_ZERO(&readfds);
        FD_SET(fd1, &readfds);
        FD_SET(fd2, &readfds);
        timeout.tv_sec = 10;
        timeout.tv_usec = 0;
        n = select(maxfd, &readfds, NULL, NULL, &timeout);
        if (n > 0) {
            memset(buf, 0, BUFF_SIZE);
            if (FD_ISSET(fd1, &readfds)) {
                n = recv(fd1, buf, BUFF_SIZE, 0);
                if (n > 0) {
                    send(fd2, buf, n, 0);
                } else {
                    perror("recv");
                    return;
                }
            } else {
                n = recv(fd2, buf, BUFF_SIZE, 0);
                if (n > 0) {
                    send(fd1, buf, n, 0);
                } else {
                    perror("recv");
                    return;
                }
            }
        } else if (n == -1) {
            perror("select");
            return;
        }
    }
}

UDP 代理

在第二阶段，客户端说明了其发送 UDP 数据报使用的地址和端口，代理服务器说明了其用来接收 UDP 数据报的地址和端口。至于目标地址和端口号，则是包含在每个 UDP 数据报中。

客户端必须在 UDP 数据报中给出目标服务器的地址和端口，否则代理服务器无法知道要将 UDP 数据报发往何处；代理服务器在收到目标服务器的响应数据后，也要在前面加上目标服务器的地址和端口后，才能返回给对应的客户端。

客户端发出的 UDP 数据报和代理服务器返回的 UDP 数据报使用相同的格式，具体如下：

rsv	frag	atyp	dst.addr	dst.port	data
2	1	1	Variable	2	Variable

• rsv 保留，无意义，固定为 0x0000
• frag 分片的序号，一般为 0x00
• atyp 下一个字段的类型
• dst.addr 目标地址
• dst.port 目标端口
• data 数据

如果一个 UDP 数据报所携带的数据并不完整，完整的数据由若干个 UDP 数据报有序拼接而成，这种数据报就称为 分片，分片的序号通过 frag 字段给出。如果该字段被设为 0x00，则表示该 UDP 数据报不是分片，携带的是完整的数据。

在代理服务器和客户端之间传输的 UDP 数据报可用下面结构体封装：

struct datagram {
    uint16_t rsv;
    uint8_t frag;
    uint8_t atyp;
    union {
        struct {
            in_addr_t addr;
            in_port_t port;
        } ipv4;
        struct {
            uint8_t len;
            char str[];
        } domain;
        struct {
            uint8_t addr[16];
            in_port_t port;
        } ipv6;
    } dst;
    uint8_t data[];
};

实际上，代理服务器要维护一个客户端和目标服务器之间的关系表，这样代理服务器才知道哪些 UDP 数据报对应是合法的，以及在收到目标服务器的响应数据时，才能正确返回给客户端。
